门禁系统典型应用
一、门禁管理演示动画
二、门禁管理系统介绍
门禁系统是指基于现代电子与信息技术，在建筑物内外的出入口安装智能卡电子自动识别系统，通过持有非接触式卡片来对人（或物）的进出实施放行、拒绝、记录等操作的智能化管理系统, 其目的是为了有效的控制人员（物品）的出入，并且记录所有进出的详细情况，实现对出入口的安全管理。 该系统最基本的功能包含人员发卡、门区设置、进出权限、时段控制、实时监控、记录查询及报表打印等。门禁控制机可以脱机工作，可以联网管理。系统主机有单门控制机、两门控制机、四门控制机和多门控制机选择使用。另外门禁进出数据也可以作为考勤原始数据；门禁读卡机亦可作为巡更地点用于在线式巡更中。
门禁管理按照通讯方式不同分为可联网门禁系统和不可联网门禁系统。联网型智能门禁控制系统由电脑、通讯转换器、读卡器、控制器、卡片、电锁（或红外对射、三辊转闸）组成，根据客户需求可加装TCP/IP协议模块解决大型门禁系统的联网工程。
三、门禁系统示意图
四、性能特点：
- 实时监控：系统实时监控设备在线/离线状态，即时窗口实时显示各种状态信息，例如：人员通行信息、门位正常开关状态、超时未关、强行闯入报警等；
- 远程控制门区：系统可远程遥控开/关指定的门区或一组门区；
- 抓拍现场图像：门禁刷卡，同时CCTV监控抓拍图像（支持电脑脱机）；
- 输入输出点扩充：门禁控制器输入输出点不够时，把增加输入输出点模块扩
- 充；
- 流程控制：系统支持门禁控制器之间的事件触发关联另一个事件的启动；例如：某个门禁控制器发生报警，启用另一个门禁控制器输出信号；
- 时区时段管制：可以对系统设定有效的时区、时间段，在有效时区、时间段内，用户刷卡可开门进出管制门区，在有效时间段之外，刷卡无法通行；
- 反胁迫密码输入：用户受到胁迫时，可以使用反胁迫密码开门，正常提示开门，但后台管理中心发生报警，报警方式有两种：门禁系统软件报警或配用声光报警器启用更加时效，门区按正常使用提示；
- 反潜回管制：系统支持门区多个路线区域反潜回，例如：路线1号门和2号门；刷1号门入时，不能再次刷1号出，必须刷2号门出；此功能可以达到三层反潜回；
- 应用群组设定：可设应用群组包括：门密码群组、个人密码群组、日常群组等；每个应用群组可以为门区状态等；可以设定卡片刷卡启用单个应用群组或多个应用群组集合的动作；某个群组定义开门时区、时间段，通行权限后，把具有同一类权限的人员分配到设定的应用群组；
- 脱机使用：系统支持电脑在线和离线工作方式，当电脑在线时，门禁控制不存储事件记录，实时将事件记录上传管理电脑；当电脑离线时，门禁控制器暂存事件记，当通讯恢复时，暂存事件记录自动上传至管理电脑上并清空门禁控制事件；
- 自动下传数据：当后台管理电脑更改配置参数或增加卡片等操作时，管理电脑自动下传数据，无须人工下传；即使控制器不在线也可以，一旦连接上控制器，后台管理程序能自动把参数传递给控制器，而且不影响控制器的正常使用。
- 报表查询打印：系统支持多种报表查询，例如：历史通行记录查询、用户信息查询、设备通信日志查询、事件信息查询、报警信息查询等；
- 电子地图：系统支持建筑平面图导入背景，导入背景格式有（（*.jpeg, *.jpg, *.bmp）等；在平面图上布置相应的门禁点图标；控制门区开/关门；同时也可以跟视频联动；在门禁设备上点视频监控，可以弹出该门禁设备对应的视频监控窗口；
五：门禁刷卡拍照：
深圳市饶兴智能科技有限公司专业研制一卡通系统（门禁管理系统）已有十几年的历程，结合用户的需求，门禁发展的趋向，公司最新研制“刷卡拍照系统”，并首次推出了引导行业潮流的新一代产品即将上市，它取代了传统模块门禁系统与监控系统的集成联动方式，刷卡拍照系统软、硬紧密结合，不仅电脑实时监控刷卡拍照，同时电脑脱机时，系统也照常刷卡拍照，将刷卡数据和拍照数据暂存在控制器中，电脑恢复联机时，自动上传，此项功能特点传统模块门禁与监控系统集成联动是无法实现的，它是刷卡拍照系统的应用亮点，它结合考勤系统应用，实现考勤刷卡拍照功能，防止别人代打卡考勤，也是本产品推出的另一亮点；
系统特点：
- 门禁刷卡、监控拍照，无须电脑在线支持，低容量数据存储；
- 结合考勤系统应用，实现考勤刷卡拍照功能，防止别人代打卡考勤；
- 结合人员通道系统应用，人员刷卡通道闸放行，同时现场拍照存储；
- 结合会议签到、访客管理等系统，持二代身份证刷卡拍照，现场取证比对，提高安全防范措施；
六、TCP/IP协议控制器与传统485接线模式的区别：
- 系统采用综合布线，并且可以利用原有网格接线，只要能够与任一HUB连接就可完成通信；
- 与传统485接线模式比较。传统模式只能使用指定电脑对门禁系统进行控制，而采用TCP/IP协议模式只要在网域内的电脑均可对门禁系统进行控制。针对系统的管理电脑更换极为方便、灵活；
- 传统模式中电脑与控制器之间的联线模式采用1对多的关系，即一台电脑对就多个控制器；而在TCP/IP模式中采用多对多关系，不占用电脑的串口资料，只要将控制接入网络即可；
- 采用485模式最多可控制99个控制器，而采用TCP/IP模式控制门数不限；
- 采用TCP/IP模式不仅通讯速度远快过传统门禁，而且距离可以达于无限远(取决于网络实际距离)；
- 采用TCP/IP模式可直接联接电脑或HUB；
- 一个IP端口可联接多个控制器。

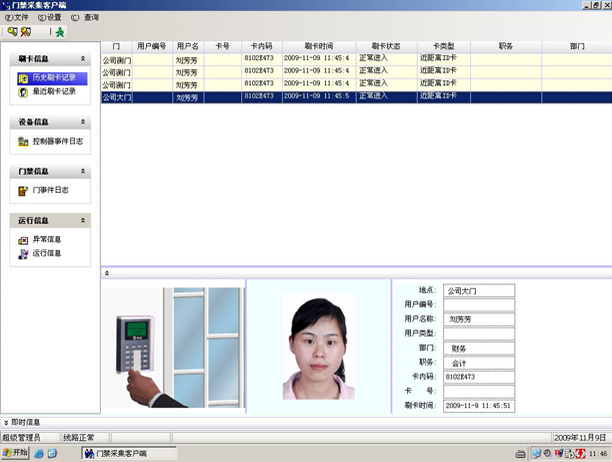

七、门禁系统界面：
